Создание компонентов радиоэлектронных средств с помощью программы P-CA



Создание библиотечных компонентов в Library Executive


3.1    Общие сведения

При проектировании печатных плат необходимы сведения о схемных образах ЭРЭ и посадочных местах для них. Программы размещения и трассировки должны иметь информацию о соответствии каждого конкретного вывода условного графического обозначения выводу в корпусе элемента. В версии P-CAD 2002 эта работа выполняется автоматически программой P-CAD Library Executive (Диспетчер библиотек) [1 – 4, 6, 9], которая позволяет составлять списки соответствий выводов символов и вентилей (секций) компонентов и имеет средства просмотра параметров компонентов. Для этого соответствующие данные заносятся в так называемые упаковочные таблицы, содержащие  интегрирован­ную информацию о графике корпусов и символов компонентов, а также текстовую информацию о компонентах указывающие основные характеристики используемых ЭРЭ. Программа P-CAD Library Executive не является графическим редактором. Она лишь сводит введенную ранее графическую информацию в единую систему — библиотечный компонент, в котором сочетаются несколько образов представления ЭРЭ: образ на схеме, посадочное место и упаковочная информация.

В программе P-CAD Library Executive предусмотрены эффективные приемы работы, схожие с приемами в программных продуктах Microsoft Office.


Запустить диспетчер библиотек P-CAD Library Executive можно несколькими способами:

    Сделать двойной щелчок левой кнопкой мыши (ЛК) по соответствующей пиктограмме  на рабочем столе (если она там есть).

    Нажать кнопку Пуск на панели задач Windows. В появившемся меню задач последовательно указывайте указателем мыши пункты:

Программы Þ P-CAD 2002 Þ  Library Executive

Щелкнуть ЛК по названию диспетчера библиотек.

    Если вы находитесь в схемном графическом редакторе P-CAD Schematic или в редакторе печатных плат PCB, то используйте клавишу P-CAD Library Executive в меню Utils.

После загрузки Library Executive доступны лишь пиктограммы Component/New

, Component/Open
, и View/Source Browser
.




  Открыть библиотеку.

После загрузки существующего компонента или открытия нового по командам Component/Open
, Component/New
 на экране появляется диалоговое окно Open (рис. 3.1). Необходимо выбрать нужную библиотеку, в которой ранее были записаны све­дения о графике символов и посадочных местах компонентов. После выбора библиотеки нажать Открыть.



Создание (или редактирование) компонента



После выхода из окна библиотеки и возникнет главное диалоговое окно Component Information (рис. 3.2).  Следует заполнить (отредактировать) все необходимые дочерние диалоговые окна и таблицы.

  В окне Component Information  представлена общая информация о компоненте:

    В окне Select Pattern выбирается изображение корпуса и посадочного места (ПМ) компонента, в который предстоит упаковать все его секции (даже если она всего одна).

      В строке Select Pattern (Выбрать ПМ) указывают тип корпуса компонента, например, DIP14[1].

    В окне Select Symbol выбирается изображение символа, предназначенного для упаковки, соответствующее посадочному месту.

      В строке Number of Gates задают число секций в компоненте.

      В строке Number of Pads указывают общее число выводов.

      В строке RefDes Prefix задают префикс позиционного обозначения компонента.

      В разделе Component Type выбирают тип компонента (который принимается во внимание при составлении списков соединений и заполнении граф отчетов о проекте):

-        Normal — обычный компонент;

-        Power — источник питания (компоненты такого типа, в частности, не включаются в списки соединений для «упаковки» схемы на ПП, но включаются в списки соединений для выполнения моделирования; при подсоединении таких компонентов к цепям последние получают имя этого компонента);



-        Sheet Connector — соединитель листов схемы;

-        Module — символ (модуль) иерархической структуры;

-        Link — связь символа модуля иерархической структуры с его схемой.

      В разделе Component Style выбирают:

-        Homogeneous — однородный компонент (все секции однотипны);

-        Heterogeneous — неоднородный компонент (секции разных типов).

      В разделе Gate Numbering задают способ нумерации секций:

-        Alphabetic — буквенный;

-        Numeric — числовой.

      В разделе Alternate Views указывают альтернативные изображения символов:

-     IEEE — в стандарте Института инженеров по электротехнике и электронике;

-        De Morgan — в стандарте обозначения логических функций.

      В нижней части диалогового окна отобразится таблица, столбцы которой содержат следующую информацию:

-        Gate# — имена (номера) логических секций,

-        Gate Eq — коды логической эквивалентности секций[2],

-        Normal - информация, со­ответствующая библиотечному имени символа данной секции (компо­нент может состоять и из разных функциональных секций!). Этот символ определяется после установки курсора в ячейку столбца Normal напротив имени нужной секции, нажатии на кнопку Select Symbol, выборе из появившегося списка имени символа и нажатии кнопки ОК.

  В окне Select Symbol выбирается изображение символа, предназначенного для упаковки, соответствующее посадочному месту.

  В диалоговом окне Pins View приведена таблица с информацией обо всех выводах компонента, удобная для редактирования.


Таблица содержит восемь столбцов, в столбцах указана следующая информация:


      Pad# — порядковая нумерация контактных площадок корпуса компонента;

      Pin Des — физический номер вывода (согласно цоколевке);

      Gate# — номера (имена) логических секций компонента;

      Sym Pin# — порядковый номер вывода символа секции компонента;

      Pin Name — имя вывода символа секции компонента (вклю­чая, например, контакты «земли» — имя GND и «питания» — имя +12V, VCC и т.п.);

      Gate Eq — код логической эквивалентности секции компонента (секции с одинако­вой эквивалентностью в процессе размещения модулей на печатной плате могут быть автоматически «переставлены»);

      Pin Eq — код логической эквивалентности вывода секции (выводы с одинако­вой эквивалентностью в процессе размещения на печатной плате могут быть автоматически «переставлены» в пределах секции);

      Elec. Type — электрический тип вывода, необходимый для проверки принципиальной схемы[3]:

-        Unknown — неизвестный;

-        Passive — вывод пассивного компонента;

-        Input — вход;

-        Output — выход;

-        Power — вывод цепи питания (назначение этого типа вы­воду автоматически проставляет номер секции PWR в столбце Gate # таблицы выводов);

-        Bidirectional - двунаправленный вывод;

-        Open-Н — открытый эмиттер ИС типа ЭСЛ (к выводу должен быть подключен нагрузочный резистор);

-        Open-L - открытый коллектор ИС типа ТТЛ (к выводу должен быть подключен нагрузочный резистор);



-        Passive-H - пассивный компонент (обычно резистор), подключае­мый к источнику питания (соответствует высокому логическому уровню);

-        Passive-L - пассивный компонент (обычно резистор), подключае­мый к «земле» (соответствует низкому логическому уровню);

-        3-State - трехстабильный вывод (имеет высокий и низкий логичес­кий уровень и уровень высокого импеданса).

  Таблица  Pins View изменяется  при  помощи  трех  основных  способов редактирования:

      Способ прямого ввода, который заключается в переходе (курсором клавиатуры или курсором мыши) в нужную ячейку таблицы и наборе на клавиатуре значения;

      Способ копирования и вставки. Использует средства Windows для выделения (клавиша Shift для выделения области копирования), копирования — (Ctrl + С) и вставки информации — (Ctrl + V);

      Способ сдвига (или перемещения) информации. Заключается в выделении перемещаемой области (клавиша Shift для выделения области копирования) и сдвиге ее вверх — (Ctrl + Стрелка вверх) или вниз — (Ctrl + Стрелка вниз).

  Выбор, просмотр и редактирования символа (ПМ) ком­понента.



Для выбора, просмотра и возможного редактирования символа ком­понента надо щелкнуть по кнопке Symbol View в окне Pins View. От­кроется диалоговое окно Symbol View (рис. 3.3).



Для выбора, просмотра и возможного редактирования ПМ ком­понента надо щелкнуть по кнопке Pattern View в окне Pins View. От­кроется диалоговое окно Pattern View (рис. 3.4).

      Нажимая кнопки Next Sym или Prev Sym, можно просмотреть следу­ющую или предыдущую секции символа компонента. При этом в таб­лице Pins View подсвечивается строка с первым номером вывода соответствующей секции.

      После нажатия кнопок Next Pin или Prev Pin подсвечивается соот­ветствующий вывод секции, а в таблице Pins View подсвечивается строка с параметрами вывода.



      После нажатия на кнопку Select Symbol (Pattern) можно выбрать другой сим­вол (ПМ) для компонента из открытой библиотеки.

      После нажатия кнопки Edit Symbol можно отредактировать текущий символ (запускается редактор P-CAD Symbol Editor). После нажатия кнопки Edit Pattern можно отредактировать текущее ПМ (запускается редактор P-CAD Pattern Editor). Такая возмож­ность редактирования позволяет использовать уже имеющи­еся элементы библиотек для построения других элементов с наимень­шими затратами времени.

      Переход от одного окна к другому окну в P-CAD Library Executive производится после нажатия соответствующих кнопок в текущем окне.

      После выполнения всех указанных выше операций для создания ин­тегрированного образа компонента необходимо выполнить команду Component/Validate для проверки согласованности всех данных ком­понента.

      В случае отсутствия ошибок, сохранить компонент в теку­щей библиотеке можно командой Component Save As. Имя компонента ука­зывается по дополнительному запросу.

3.2    Создание библиотечного элемента микросхемы 13ЗЛА6

Порядок создания библиотечного элемента микросхемы 133ЛА6 с однородными секциями заключается в следующем.

  Вызвать программу Library Executive — диспетчер библиотек.

  Выполнить команды Component/New
 (Создать новый библиотечный элемент).

      В открывшемся диалоговом окне (рис. 3.1) выбрать библиотеку Ivanov.lib.

      В результате появится диалоговое окно Component Information (Информация о компоненте) (рис. 3.2).

  Присоединить посадочное место.



В окне Component Information нажать кнопку Select Pattern (Выбор ПМ) и в окне Library Browse (Просмотр библиотеки) (рис. 3.6) выбрать посадочное место (Pattern) для этой микросхемы.


В списке имеющихся посадочных мест им является место — 401.14. Нажать кнопку ОК.

  В диалоговом окне Component Information установить:

      в поле Component Type (Тип компонента) — Normal;

      в поле Component Style (Вид компонента) — Homogeneous;

      в поле Gate Numbering (Способ нумераций вентилей) — Numeric;

      в поле Number of Gate (Количество вентилей) ввести 2;

      в поле RefDes Prefix (Префикс позиционного обозначения) ввести DD (так будут на схеме именоваться в будущем позиционные обозначения компонентов).

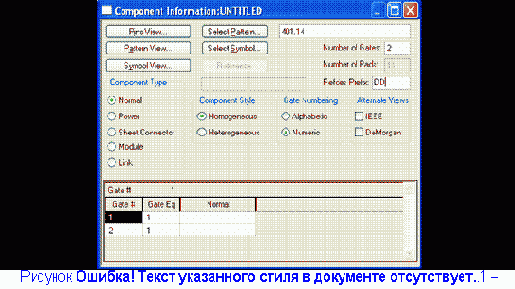

В результате получим настройки, представленные на (рис. 3.6).

  Нажать кнопку Select Symbol (Присоединить, выбрать символ) в  диалоговом окне Component Information.

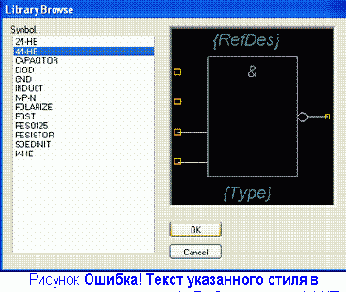

Выбрать в списке символов 4И-НЕ (рис. 3.7) и нажать кнопку ОК.

  В  диалоговом окне Component Information нажать кнопку Pin Views (Просмотр вывода).

      В результате появится заготовка таблицы упаковочной информации. Она имеет восемь колонок и четырнадцать строк (по количеству контактов посадочного места).

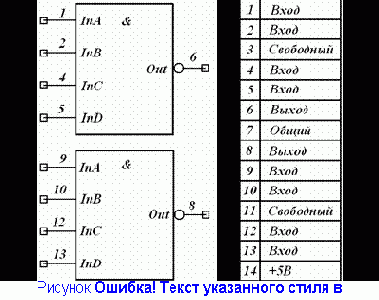

Заполним таблицу в соответствии с цоколевкой микросхемы (рис. 3.8).

      В столбце Pad # (номер вывода корпуса) автоматически появится сквозная нумерация от 1 до 14.

      Графа Pin Des (обозначение вывода) также заполнится автоматически.

      В графе Gate # (номер логической части) в строках 1, 2, 4, 5 и 6 ставится 1, так как эти выводы соответствуют 1-му вентилю микросхемы, в строки 8, 9, 10, 12 и 13 ставится 2, так как выводы 8, 9, 10, 12 и 13 соответствуют 2-му вентилю микросхемы. Строки 3, 7, 11 и 14 остаются свободными, поскольку 3-й и 11-й выводы свободные, а 7-й и 14-й — выводы питания.

      Графа Pin # (номер вывода у символа) заполняется в соответствии с номером вывода вентилей микросхемы, (1-й вывод микросхемы соответствует 1-му выводу 1-го вентиля микросхемы, 2-й — 2-му выводу 1-го вентиля, 4-й — 3-му выводу 1-го вентиля, 5-й — 4-му выводу 1-го вентиля, 6-й — 5-му выводу 1-го вентиля. 8-й вывод микросхемы соответствует 5-му выводу 2-го вентиля, 9-й — 1-му, 10-й — 2-му, 12-й — 3-му, 13-й — 4-му).


Остальные строки не заполнять.

      Графа Pin Name (имя вывода) заполняется в соответствие с наименованием вывода вентиля, подключенного к выводу микросхемы. В 1-й строке записать имя InA, во 2-й — InB, в 4-й — InС, в 5-й — InD и в 6-й — Out. В строках 8-й, 9-й, 10-й, 12-й и 13-й записать имена выводов вентилей, соответственно — Out, InA, InB, InC и InD.

      В графе Gate Eq (эквивалентность логических частей) записать возможность замены вентилей друг другом. Для этого в строках 1-й, 2-й, 4-й, 5-й, 6-й, 8-й, 9-й, 10-й, 12-й, 13-й записать единицы, так как вентили в микросхеме взаимозаменяемые. Остальные строки не заполнять.

      В графе Pin Eq (эквивалентность выводов) ставятся единицы в строках 1-й, 2-й, 4-й и 5-й, поскольку все входы первого вентиля эквивалентны, и двойки в строках 9-й, 10-й, 12-й и 13-й, по той же причине, для второго вентиля.

      В графе Elec. Type (тип вывода) в строках, соответствующих входам логических элементов (1-я, 2-я, 3-я, 4-я и 9-я, 10-я, 12-я, 13-я), в выпадающем меню выбрать Input. В строках, соответствующих выходам (6-я и 8-я), выбрать Output. В строках, соответствующих выводам питания микросхемы (7-я и 14-я), выбрать Power. И в строках, соответствующих свободным выводам (3-я и 11-я), оставить Unknown.

      Далее заполнить графы Gate # и Pin Name для выводов питания. В колонке Elec. Type выбрать Power, после этого автоматически заполнится символами PWR графа Gate #.

В графе Pin Name в строке 7, соответствующей общему выводу микросхемы, вписать GND (от английского ground — земля). В строке 14 (соответствующей питанию микросхемы) вписать +5V (номинал питания). Результат упаковки микросхемы 133ЛА6 представлен в таблице 3.1.

Таблица 3.1 - Результат упаковки микросхемы 133ЛА6

Pad #

Pin Des

Gate #

Sym Pin #

Pin Name

Gate Eq

Pin Eq

Elec. Type

1

1

1

1

InA

1

1

Input

2

2

1

2

InB

1

1

Input

3

3











Unknown

4

4

1

3

InC

1

1

Input

5

5

1

4

InD

1

1

Input

6

6

1

5

Out

1



Output

7

7

PWR



GND





Power

8

8

2

5

Out

1



Output

9

9

2

1

InA

1

1

  Input

10

10

2

2

InB

1

1

Input

11

11











Unknown

12

12

2

3

InC

1

1

Input

13

13

2

4

InD

1

1

Input

14

14

PWR



+5V





Power





Проверьте правильности настройки таблицы перед записью компонента в библиотеку.

      Выполнить команды Component/Validate
.

      При верном заполнении таблицы [10] появится окно с надписью «No errors found!» (рис. 3.9).

   Записать созданный библиотечный компонент в библиотеку

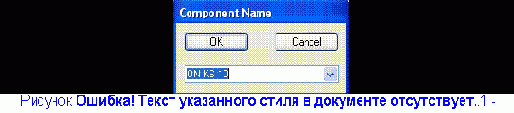

Выполнить команды Component/Save и, нажав на кнопку ОК, записать созданный компонент в библиотеку под именем 133ЛА6 (рис. 3.10).

3.3    Создание библиотечного элемента микросхемы К511ПУ2

Порядок создания библиотечного элемента микросхемы К511ПУ2 с неоднородными секциями заключается в следующем.

  Запустить программу диспетчер библиотек Library Executive.

  Выполнить    команды    Component/New     (создать    новый библиотечный элемент).

В открывшемся диалоговом окне выбрать используемую нами библиотеку Ivanov.lib и (см. рис. 3.2) нажать кнопку ОК.

  Присоединить посадочное место.



В результате появится диалоговое окно Component Information (см. рис. 3.3). В этом окне нажать кнопку Select Pattern и в появившемся окне Library Browse выбрать посадочное место для этой микросхемы К511ПУ2 (рис. 3.11). В списке имеющихся посадочных мест выбрать DIP14 и нажать кнопку ОК.

      В диалоговом окне Component Information выбрать:

-        в поле Component Type (Тип элемента) — Normal (обычный);

-        в поле Component Style (Вид элемента) — Heterogeneous (неоднородный);

-        в поле Gate Numbering (Способ нумерации вентилей) — Numeric (цифровой);

-        в поле Number of Gates (Количество вентилей) ввести 4;

-        в поле RefDes Prefix (Префикс позиционного обозначения) ввести DD (позиционное обозначение цифровой микросхемы).



  Присоединить символ.

 Нажать кнопку Select Symbol. В открывшемся окне Library Browse (рис. 3.12) в списке символов найти «И-НЕ» и нажать кнопку ОК.

 Переместить курсор в нижнюю часть окна, где располагается таблица:

-        Gate# — номер секции;

-        Gate Eq — код логической эквивалентности секции (секции, имеющие одинаковый, отличный от нуля код эквивалентности, могут переставляться в редакторе P-CAD РСВ);

-

Normal — имя символа в нормальном изображении. Щелкнуть ЛК в поле Normal для второй по порядку секции элемента, нажать кнопку Select Symbol, вновь выбрать вентиль «И-НЕ» и нажать кнопку ОК.

Аналогичным образом выбрать два вентиля «2НЕ-И» для третьей и четвертой секций.12

  Заполнить таблицы упаковочной информации.

      В диалоговом окне Component Information нажать кнопку Pin Views. В результате появится заготовка таблицы упаковочной информации.

      Заполнять таблицу необходимо в соответствии с цоколевкой элемента (рис. 3.13).


Ввести упаковочную информацию согласно таблице  на рис. 3.14.

  Проверить правильность разработки компонента

      Выполнить команды Component / Validate
.

      В результате будет произведена проверка упаковочной информации на наличие ошибок.

      Имеющиеся ошибки следует исправить [10], иначе сохранить элемент не удастся.



Записать созданный библиотечный компонент в библиотеку

      Выполнить команды Component/Save и, нажав на кнопку ОК, записать созданный библиотечный элемент в библиотеку под именем K511PU2 (рис. 3.15).

3.4

 Создание библиотечного компонента для транзистора КТ3102Г

Порядок создания библиотечного элемента КТ3102Г заключается в следующем.

  Запустить программу диспетчер библиотек Library Executive.



  Создать новый библиотечный элемент.

      Выполнить команды Component/New
.

      В открывшемся диалоговом окне Open (см. рис. 3.1) выбрать используемую нами библиотеку Ivanov.lib и нажать ОК.

      В результате появится диалоговое окно Component Information (см. рис. 3.2).

  Присоединить посадочное место.

      В открывшемся диалоговом окне Component Information нажать кнопку Select Pattern и в открывшемся окне Library Browse выбрать посадочное место транзистора. В списке имеющихся посадочных мест надо выделить «КТ3102Г» (рис. 3.16) и нажать кнопку ОК.



В диалоговом окне Component Information установить:

-        в поле Component Type (Тип элемента) выбрать Normal;

-        в поле Component Style (Вид элемента) выбрать Homogeneous (Однородный);

-        в поле Gate Numbering (Способ нумерации вентилей) выбрать Numeric;

-        в поле Number of Gates (Количество вентилей) ввести 1;

-        в поле RefDes Prefix (Префикс позиционного обозначения) ввести VT (рис. 3.17).



Присоединить   символ.

Для этого следует нажать кнопку Select Symbol. В открывшемся окне Library Browse (рис. 3.18) в списке символов найти «N-P-N», выделить его цветом и нажать кнопку ОК.

  Заполнить таблицы упаковочной информации.



В диалоговом окне Component Information нажать кнопку Pin Views. В результате появится заготовка таблицы упаковочной информации.



Заполнять таблицу необходимо в соответствии с цоколевкой элемента (рис. 3.20).



Для уточнения нумерации контактов транзистора можно также нажать на   кнопку Symbol View в верхней части таблицы (рис. 3.20).

      Ввести упаковочную информацию согласно таблице  на рис. 3.21.





 Проверить правильность разработки компонента

      Выполнить команды Component / Validate
.

      В результате будет произведена проверка упаковочной информации на наличие ошибок. Имеющиеся ошибки исправить [10].

  Записать созданный библиотечный компонент в библиотеку



Выполнить команды Component/Save и, нажав на кнопку ОК, записать созданный библиотечный элемент в библиотеку под именем КТ3102Г (рис. 3.22).

3.5    Создание библиотечного элемента диода КД403А

Порядок создания библиотечного элемента диода КД403А заключается в следующем

  Запустить программу диспетчер библиотек Library Executive.

  Создать новый библиотечный элемент.

      Выполнить команды Component/New
.

      В открывшемся диалоговом окне Open (см. рис. 3.1) выбрать используемую нами библиотеку Ivanov.lib и нажать ОК.

      В результате появится диалоговое окно Component Information (см. рис. 3.2).

  Присоединить посадочное место.

      В этом окне нажать кнопку Select Pattern и в появившемся окне Library Browse выбрать посадочное место диода КД403А. В списке имеющихся посадочных мест выбрать «КД403А» (рис. 3.23). Нажать кнопку ОК.

      В диалоговом окне Component Information установить:

-        в поле Component Type (Тип компонента) — Normal;

-        в поле Component Style (Вид компонента) — Homogeneous;

-        в поле Gate Numbering (Способ нумерации вентилей) — Numeric;

-        в поле Number of Gates (Количество вентилей) — ввести 1;

-        в поле RefDes Prefix (префикс позиционного обозначения) — ввести VD.



Присоединить символ.





Для этого следует нажать кнопку Select Symbol. В открывшемся окне Library Browse в списке символов найти «DIOD», выделить его и нажать кнопку ОК (рис. 3.24).

  Заполнить таблицу упаковочной информации.

      В диалоговом окне Component Information нажать кнопку Pin Views. В результате появится заготовка таблицы   упаковочной   информации.



Ввести упаковочную информацию согласно таблице на рис. 3.25.

  Проверить правильность разработки компонента

      Выполнить команды Component / Validate
.

      В результате будет произведена проверка упаковочной информации на наличие ошибок. Имеющиеся ошибки исправить [10].

  Записать созданный библиотечный компонент в библиотеку



 Выполнить команды Component/Save и, нажав на кнопку ОК, записать созданный библиотечный элемент в библиотеку под именем KD403A (рис. 3.26).

3.6    Создание библиотечного элемента конденсатора К73-17

Порядок создания библиотечного элемента K73-17 заключается в следующем.

  Запустить программу диспетчер библиотек Library Executive.

  Создать новый библиотечный элемент.

      Выполнить команды Component/New
.

      В открывшемся диалоговом окне Open (см. рис. 3.1) выбрать используемую нами библиотеку Ivanov.lib и нажать ОК.

      В результате появится диалоговое окно Component Information (см. рис. 3.2).

  Присоединить посадочное место.



В этом окне нажать кнопку Select Pattern и в появившемся окне Library Browse выбрать посадочное место конденсатора К73-17. В списке имеющихся посадочных мест выбрать «К73-17-4.7» (рис. 3.27). Нажать кнопку ОК.

      В диалоговом окне Component Information установить:

-        в поле Component Type (Тип компонента) — Normal;



-        в поле Component Style (Вид компонента) — Homogeneous;

-        в поле Gate Numbering (Способ нумерации вентилей) — Numeric;

-        в поле Number of Gates (Количество вентилей) — ввести 1;

-        в поле RefDes Prefix (префикс позиционного обозначения) — ввести С.

  Присоединить символ.

      Для этого следует нажать кнопку Select Symbol. В открывшемся окне Library Browse в списке символов найти «CAPACITOR», выделить его и нажать кнопку ОК (рис. 3.28).



Заполнить таблицу упаковочной информации.

      В диалоговом окне Component Information нажать кнопку Pin Views. В результате появится заготовка таблицы упаковочной   информации.



Ввести упаковочную информацию согласно таблице на рис. 3.29.

  Проверить правильность разработки компонента

      Выполнить команды Component / Validate
.

      В результате будет произведена проверка упаковочной информации на наличие ошибок. Имеющиеся ошибки исправить [10].

  Записать созданный библиотечный компонент в библиотеку

       Выполнить команды Component/Save и, нажав на кнопку ОК, записать созданный библиотечный элемент в библиотеку под именем К73-17-4.7 (рис. 3.30).

3.7    Создание библиотечного элемента конденсатора КМ6


Порядок создания библиотечного элемента КМ6 заключается в следующем.

  Запустить программу диспетчер библиотек Library Executive.

  Создать новый библиотечный элемент.

      Выполнить команды Component/New
.

      В открывшемся диалоговом окне Open (см. рис. 3.1) выбрать используемую нами библиотеку Ivanov.lib и нажать ОК.

      В результате появится диалоговое окно Component Information (см.


рис. 3.2).

  Присоединить посадочное место.



В этом окне нажать кнопку Select Pattern и в появившемся окне Library Browse выбрать посадочное место конденсатора КМ6. В списке имеющихся посадочных мест выбрать «КМ6» (рис. 3.31). Нажать кнопку ОК.

      В диалоговом окне Component Information установить:

-        в поле Component Type (Тип компонента) — Normal;

-        в поле Component Style (Вид компонента) — Homogeneous;

-        в поле Gate Numbering (Способ нумерации вентилей) — Numeric;

-        в поле Number of Gates (Количество вентилей) — ввести 1;

-        в поле RefDes Prefix (префикс позиционного обозначения) — ввести С.

  Присоединить символ.

      Для этого следует нажать кнопку Select Symbol. В открывшемся окне Library Browse в списке символов найти «Capacitor», выделить его и нажать кнопку ОК (рис. 3.32).



Заполнить таблицу упаковочной информации.

      В диалоговом окне Component Information нажать кнопку Pin Views. В результате появится заготовка таблицы упаковочной   информации.



Ввести упаковочную информацию согласно таблице на рис. 3.33.

  Проверить правильность разработки компонента

      Выполнить команды Component / Validate
.

      В результате будет произведена проверка упаковочной информации на наличие ошибок. Имеющиеся ошибки исправить [10].

  Записать созданный библиотечный компонент в библиотеку



 Выполнить команды Component/Save и, нажав на кнопку ОК, записать созданный библиотечный элемент в библиотеку под именем КМ6 (рис. 3.34).

3.8    Создание библиотечного элемента резистора С1-4-0.125



Порядок создания библиотечного элемента резистора С1-4-0.125 заключается в следующем.

  Запустить программу диспетчер библиотек Library Executive.

  Создать новый библиотечный элемент.

      Выполнить команды Component/New
.

      В открывшемся диалоговом окне Open (см. рис. 3.1) выбрать используемую нами библиотеку Ivanov.lib и нажать ОК.

      В результате появится диалоговое окно Component Information (см. рис. 3.2).

  Присоединить посадочное место.

      В этом окне нажать кнопку Select Pattern и в появившемся окне Library Browse выбрать посадочное место резистора С1-4-0.125. В списке имеющихся посадочных мест выбрать «С1-4-0.125» (рис. 3.35). Нажать кнопку ОК.



В диалоговом окне Component Information установить:

-        в поле Component Type (Тип компонента) — Normal;

-        в поле Component Style (Вид компонента) — Homogeneous;

-        в поле Gate Numbering (Способ нумерации вентилей) — Numeric;

-        в поле Number of Gates (Количество вентилей) — ввести 1;

-        в поле RefDes Prefix (префикс позиционного обозначения) — ввести R.


Присоединить символ.

      Для этого следует нажать кнопку Select Symbol. В открывшемся окне Library Browse в списке символов найти «Res0125», выделить его и нажать кнопку ОК (рис. 3.36).

  Заполнить таблицу упаковочной информации.

      В диалоговом окне Component Information нажать кнопку Pin Views. В результате появится заготовка таблицы упаковочной   информации.

      Ввести упаковочную информацию согласно таблице на рис. 3.37.



Проверить правильность разработки компонента

      Выполнить команды Component / Validate
.



      В результате будет произведена проверка упаковочной информации на наличие ошибок. Имеющиеся ошибки исправить [10].

  Записать созданный библиотечный компонент в библиотеку



 Выполнить команды Component/Save и, нажав на кнопку ОК, записать созданный библиотечный элемент в библиотеку под именем  С1-4-0.125 (рис. 3.38).

3.9    Создание библиотечного элемента катушки индуктивности Д1-1,2-1

Порядок создания библиотечного элемента катушки Д1-1.2-1 заключается в следующем.

  Запустить программу диспетчер библиотек Library Executive.

  Создать новый библиотечный элемент.

      Выполнить команды Component/New
.

      В открывшемся диалоговом окне Open (см. рис. 3.1) выбрать используемую нами библиотеку Ivanov.lib и нажать ОК.

      В результате появится диалоговое окно Component Information (см. рис. 3.2).

  Присоединить посадочное место.

      В этом окне нажать кнопку Select Pattern и в появившемся окне Library Browse выбрать посадочное место катушки Д1-1.2-1. В списке имеющихся посадочных мест выбрать «Д1-1.2-1» (рис. 3.39). Нажать кнопку ОК.

      В диалоговом окне Component Information установить:

-        в поле Component Type (Тип компонента) — Normal;

-        в поле Component Style (Вид компонента) — Homogeneous;

-        в поле Gate Numbering (Способ нумерации вентилей) — Numeric;

-        в поле Number of Gates (Количество вентилей) — ввести 1;

-        в поле RefDes Prefix (префикс позиционного обозначения) — ввести L.



Присоединить символ.

      Для этого следует нажать кнопку Select Symbol. В открывшемся окне Library Browse в списке символов найти «Induct», выделить его и нажать кнопку ОК (рис. 3.40).





Заполнить таблицу упаковочной информации.

      В диалоговом окне Component Information нажать кнопку Pin Views. В результате появится заготовка таблицы упаковочной   информации.



Ввести упаковочную информацию согласно таблице на рис. 3.41.

  Проверить правильность разработки компонента

      Выполнить команды Component / Validate
.

      В результате будет произведена проверка упаковочной информации на наличие ошибок. Имеющиеся ошибки исправить [10].

  Записать созданный библиотечный компонент в библиотеку



 Выполнить команды Component/Save и, нажав на кнопку ОК, записать созданный библиотечный элемент в библиотеку под именем Д1-1.2-1 (рис. 3.42).

3.10        Создание библиотечного элемента электрического соединителя ОН-КС-10

Порядок  создания библиотечного элемента электрического соединителя ОН-КС-10 заключается в следующем.

  Запустить программу диспетчер библиотек Library Executive.

  Создать новый библиотечный элемент.

      Выполнить команды Component/New
.

      В открывшемся диалоговом окне Open (см. рис. 3.1) выбрать используемую нами библиотеку Ivanov.lib и нажать ОК.

      В результате появится диалоговое окно Component Information (см. рис. 3.2).

  Присоединить посадочное место.



В этом окне нажать кнопку Select Pattern и в появившемся окне Library Browse выбрать посадочное место электрического соединителя ОН-КС-10. В списке имеющихся посадочных мест выбрать «ОН-КС-10» (рис. 3.43). Нажать кнопку ОК.

      В диалоговом окне Component Information установить:

-        в поле Component Type (Тип компонента) — Normal;

-        в поле Component Style (Вид компонента) — Homogeneous;



-        в поле Gate Numbering (Способ нумерации вентилей) — Numeric;

-        в поле Number of Gates (Количество вентилей) — ввести 7;

-        в поле RefDes Prefix (префикс позиционного обозначения) — ввести XS.

  Присоединить символ.



 Для этого следует нажать кнопку Select Symbol. В открывшемся окне Library Browse в списке символов найти «Soedinit», выделить его и нажать кнопку ОК (рис. 3.44).

      Вид диалогового окна Component Information после формирования свойств электрического соединителя ОН-КС-10 представлен на рис. 3.45.

  Заполнить таблицу упаковочной информации.

      В диалоговом окне Component Information нажать кнопку Pin Views. В результате появится заготовка таблицы упаковочной   информации.

      Ввести упаковочную информацию согласно таблице на рис. 3.46.



Проверить правильность разработки компонента

      Выполнить команды Component / Validate
.

      В результате будет произведена проверка упаковочной информации на наличие ошибок. Имеющиеся ошибки исправить [10].

  Записать созданный библиотечный компонент в библиотеку



 Выполнить команды Component/Save и, нажав на кнопку ОК, записать созданный библиотечный элемент в библиотеку под именем ON-KS-10  (рис. 3.47).

3.11        Создание библиотечного элемента «Корпус»

Порядок создание библиотечного элемента типа «Корпус» аналогичен порядку создания библиотечных элементов ЭРЭ. Упаковочная таблица его включает одну строку с типом вывода Power см. рис. 3.48.



Итак, упаковка выводов всех необходимых для учебного проекта ЭРЭ выполнена. Можно приступать к следующей процедуре — созданию электрической схемы.


Содержание раздела
